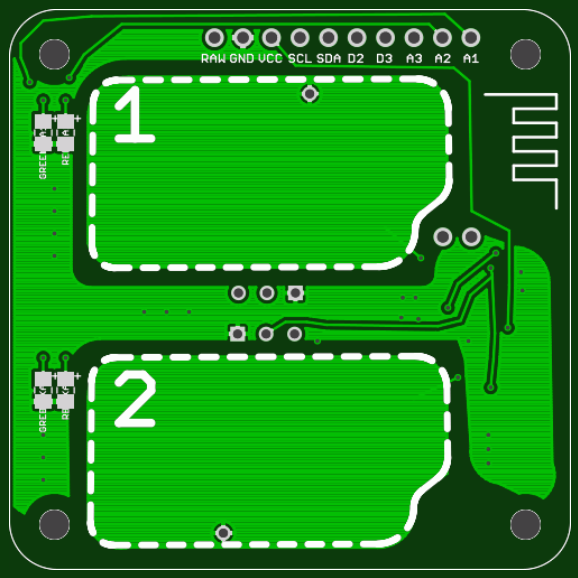

This is a shield to create a switch with 2 capacitive touch switches, using 2 TTP223 sensors.
Detailed instructions will be published after I receive the PCBs.
Part | Value | Device | Package | Description | ||
---|---|---|---|---|---|---|
CS1 | 0-50pF | CAP0805 | 0805 | Capacitor | ||
CS2 | 0-50pF | CAP0805 | 0805 | Capacitor | ||
CT1 | 100nF | CAP0805 | 0805 | Capacitor | ||
CT2 | 100nF | CAP0805 | 0805 | Capacitor | ||
L1 | LED | LED_0805 | ||||
L2 | LED | LED_0805 | ||||
L3 | LED | LED_0805 | ||||
L4 | LED | LED_0805 | ||||
NMODULE | CONNECTOR_10DUPONT | CONNECTOR_10DUPONT | DUPONT_10 | |||
R1 | RESISTOR0805-RES | 0805 | Resistor | |||
R2 | RESISTOR0805-RES | 0805 | Resistor | |||
R3 | RESISTOR0805-RES | 0805 | Resistor | |||
R4 | RESISTOR0805-RES | 0805 | Resistor | |||
TTP1 | TTP223-BA6SOT-23-6 | TTP223-BA6SOT-23-6 | SOT-23-6 | TTP223 touch sensor | ||
TTP2 | TTP223-BA6SOT-23-6 | TTP223-BA6SOT-23-6 | SOT-23-6 | TTP223 touch sensor | ||
TTP3 | TTP223-BA6MINI_BREAKOUT | TTP223-BA6MINI_BREAKOUT | TTP223_MINI_BREAKOUT | TTP223 touch sensor | ||
TTP4 | TTP223-BA6MINI_BREAKOUT | TTP223-BA6MINI_BREAKOUT | TTP223_MINI_BREAKOUT | TTP223 touch sensor | ||
U$5 | CONNECTOR_2DUPONT | DUPONT_2 | 2 Pin connector |
Name | Size | # Downloads |
---|---|---|
LICENSE.pdf | 95.73 kB | 215 |
PRODUCT.txt | 110 B | 346 |
NModule_2Button_Touch.GTL | 68.33 kB | 424 |
NModule_2Button_Touch.GTO | 119.32 kB | 443 |
NModule_2Button_Touch.GTP | 26.2 kB | 428 |
NModule_2Button_Touch.sch | 84.07 kB | 628 |
NModule_2Button_Touch.GTS | 26.93 kB | 442 |
NModule_2Button_Touch.brd | 55.82 kB | 584 |
NModule_2Button_Touch.TXT | 958 B | 317 |
NModule_2Button_Touch.GBL | 70.48 kB | 435 |
NModule_2Button_Touch.GBP | 25.51 kB | 442 |
NModule_2Button_Touch.GBO | 49.79 kB | 440 |
NModule_2Button_Touch.GML | 25.31 kB | 409 |
NModule_2Button_Touch.GBS | 26.24 kB | 441 |
COPYRIGHT.txt | 428 B | 324 |
License_howto.pdf | 55.06 kB | 209 |
