Ce module permet le contrôle d'un radiateur électrique en utilisant le fil pilote. On utilise 4 ordres : Off, hors gel, économique et confort. Ce montage permet également de monitorer la température et la consommation du radiateur. Il permet de détecter une fenêtre ouverte ou de passer en mode économique si la température de la pièce dépasse un certain seuil. Basé sur un ESP8266 ce système s’interface avec Domoticz, à travers le protocole MQTT.

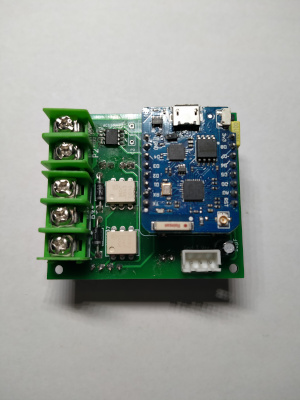

Cette version à base de Wemos D1 mini utilise des composants discrets (hormis le capteur de courant ACS712-30) L’alimentation est intégrée à la carte.
Soyez extrêmement prudent, ce montage étant directement relié au secteur.
This module allows the control of an electric heater using the pilot wire. We use 4 orders: Off, frost free, economical and comfort. This assembly also makes it possible to monitor the temperature and consumption of the radiator. It can detect an open window or switch to economy mode if the room temperature exceeds a certain threshold. Based on an ESP8266, this system interfaces with Domoticz, through the MQTT protocol.
This version based on Wemos D1 mini uses discrete components (except the ACS712-30 current sensor) The power supply is integrated into the card.
Be extremely careful, this assembly being directly connected to the sector.
Id | Référence | Boîtier | Quantité | Désignation | Fournisseur et réf | ||
---|---|---|---|---|---|---|---|
1 | D2 | LED-3MM | 1 | Led_yellow | |||
2 | U2 | wemos-d1-mini | 1 | WeMos_mini | |||
3 | U1 | HLK-PM01 | 1 | HLK-PM01 5V | |||
4 | U3 | so-8 | 1 | ACS712-30 | |||
5 | P1 | Molex_KK-6410-03_03x2.54mm_Straight | 1 | DS 18B20 | |||
6 | P2 | KF7_62_2P | 1 | Secteur | |||
7 | P3 | KF7_62_3P | 1 | Ph N FP | |||
8 | U5,U6 | DIP-6_W7.62mm | 2 | MOC3041M | |||
9 | Dis1 | OLED096 | 1 | OLED.96 (optionnel) | |||
11 | C1 | C_Radial_D5_L11_P2 | 1 | 22µF | |||
12 | C2 | C_Rect_L7_W2_P5 | 1 | 1nF | |||
13 | C3 | C_Rect_L7_W2_P5 | 1 | 0.1µF | |||
14 | D1 | LED-3MM | 1 | Led_Red | |||
15 | D3 | LED-3MM | 1 | Led_power | |||
16 | D4,D5 | Diode_DO-41_SOD81_Horizontal_RM10 | 2 | 1N4007 | |||
17 | R1 | Resistor_Horizontal_RM7mm | 1 | 4k7 | |||
18 | R2,R3 | Resistor_Horizontal_RM7mm | 2 | 330 | |||
19 | R4 | Resistor_Horizontal_RM7mm | 1 | 1K | |||
20 | SW1 | pin_socket_2 | 1 | Switch affichage(optionnel) | |||
21 | R5 | Resistor_Horizontal_RM7mm | 1 | 100K |
Name | Size | # Downloads |
---|---|---|
Radiateur wemos-NPTH.drl | 217 B | 150 |
Radiateur wemos-PTH.drl | 1.13 kB | 128 |
Radiateur wemos-Edge.Cuts.gbr | 748 B | 116 |
Radiateur wemos-F.Cu.gbr | 15.4 kB | 135 |
Radiateur wemos-B.Mask.gbr | 70.24 kB | 129 |
Radiateur wemos-F.Mask.gbr | 71.46 kB | 117 |
Radiateur wemos-B.SilkS.gbr | 17.3 kB | 124 |
Radiateur wemos-F.SilkS.gbr | 43.02 kB | 121 |
Radiateur wemos-B.Paste.gbr | 557 B | 121 |
Radiateur wemos-F.Paste.gbr | 815 B | 116 |
Radiateur wemos-B.Cu.gbr | 74.99 kB | 130 |
Radiateur wemos.pdf | 30.07 kB | 534 |
Name | Size | # Downloads |
---|---|---|
radiateur.ino | 20.35 kB | 462 |
